1,Introduction :

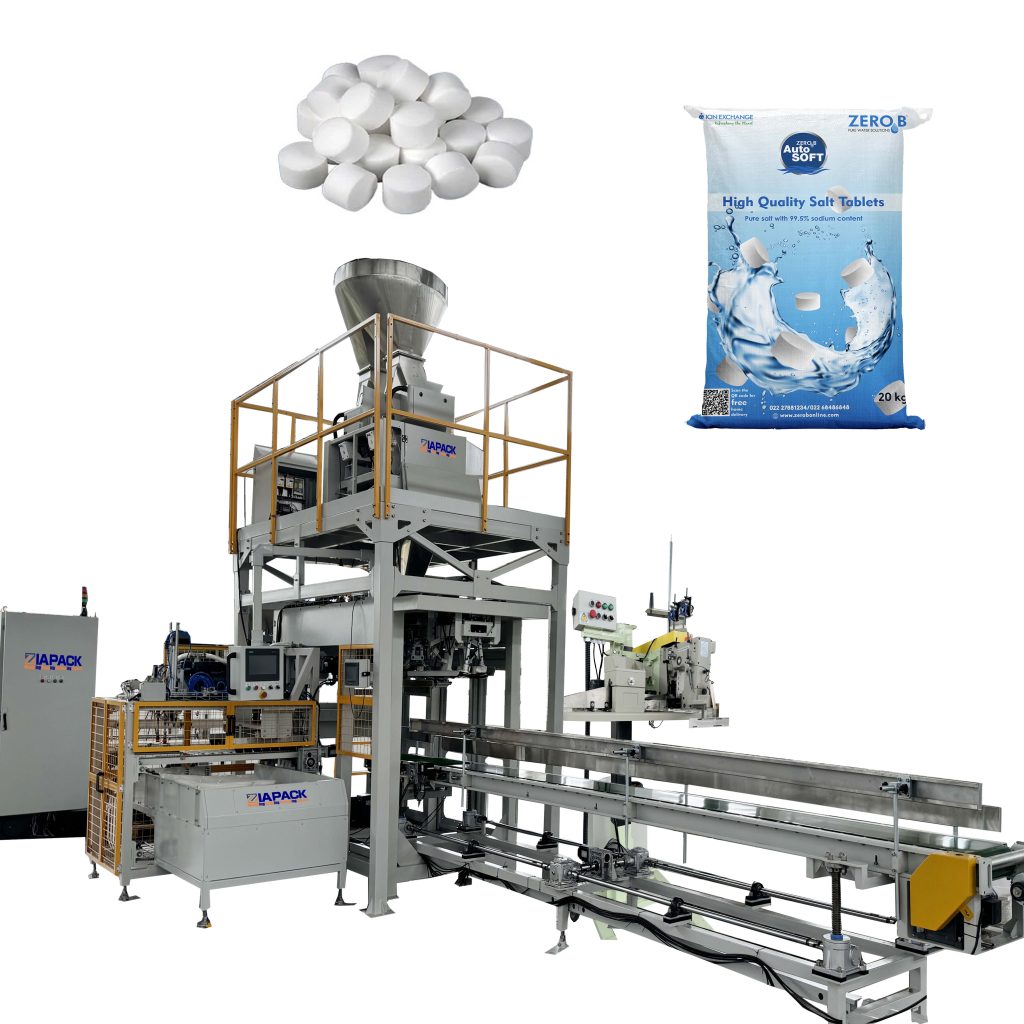

This line is special design for automatic feeding the bulk salt tablets bagging in to 25kg PE bag and PP woven bag then sealing the bag .According the client requirement we also need offer the automatic weight check and palletizing .The seller completed the design, manufacturing and supply of the production line in strict accordance with the technical requirements and combined with its own packaging line design experience in the sugar industry.

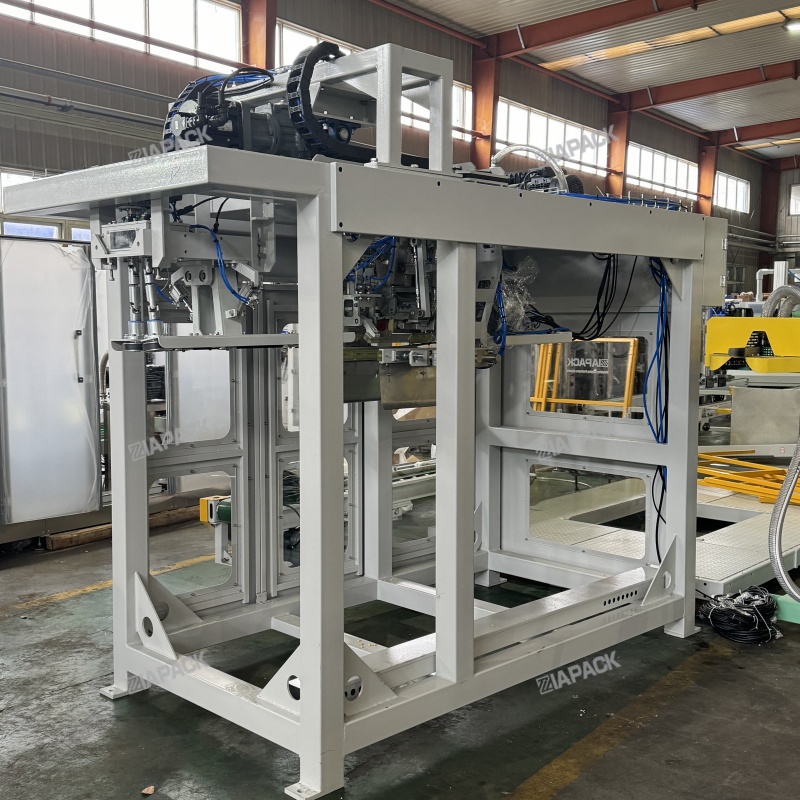

මෙම ඒකකය බෑග් ගබඩා බඳුනක්, බෑග් රැගෙන යාමේ සහ වර්ග කිරීමේ උපකරණයක්, බෑග් පැටවීමේ රොබෝවක්, බෑග් කලම්ප කිරීමේ සහ බෑමේ උපකරණයක්, බෑග් තල්ලු කිරීමේ උපකරණයක්, බෑග් මුඛ මාර්ගෝපදේශක උපාංගයක්, රික්ත පද්ධතියක් සහ පාලන පද්ධතියකින් සමන්විත වේ.
විශේෂාංග
1).ඇසුරුම් බෑග් සඳහා පුළුල් අනුවර්තනය වීමේ හැකියාව.ඇසුරුම් යන්ත්රය බෑග් තෝරා ගැනීමේ ක්රමය අනුගමනය කරයි, එනම්, බෑගය බෑග් සකස් කිරීමේ ගබඩාවෙන් ගෙන, බෑගය මධ්යගත කර ස්ථානගත කර, බෑගය ඉදිරියට යවා, බෑග් මුඛය ස්ථානගත කර, බෑගය පෙර විවෘත කර, බෑග් පැටවීමේ හසුරුවන්නා පිහිය බෑග් මුඛයට ඇතුළු කර බෑග් මුඛය විවෘත කර, පසුව බෑග් ඉහළට.
2). බෑග් පැටවීමේ හැසිරවීමේ හස්තය සර්වෝ මෝටරයකින් ධාවනය වේ. අනෙකුත් බොහෝ නිෂ්පාදකයින්ගේ වායුමය හැසිරවීමේ යන්ත්ර සමඟ සසඳන විට, එය වේගවත් වේගය, සුමට බෑග් පැටවීම, බලපෑමක් නොමැති වීම සහ දිගු සේවා කාලය යන වාසි ඇත.
3). බෑග් කලම්ප සහ බෑමේ උපාංගය බෑග් කලම්ප විවරයේදී සමීප ස්විච දෙකකින් සමන්විත වන අතර, ඒවා ඇසුරුම් බෑග් විවරය සම්පූර්ණයෙන්ම තද කර තිබේද සහ බෑග් විවරය සම්පූර්ණයෙන්ම විවෘත කර තිබේද යන්න අනාවරණය කර ගැනීමට භාවිතා කරයි. මෙය ඇසුරුම් යන්ත්රය වැරදි ලෙස විනිශ්චය නොකරන බවත් බිම මත ද්රව්ය වැගිරෙන්නේ නැති බවත් සහතික කරයි, එමඟින් ඇසුරුම් යන්ත්රයේ භාවිත කාර්යක්ෂමතාව සහ ස්ථානීය මෙහෙයුම් පරිසරය වැඩි දියුණු වේ.

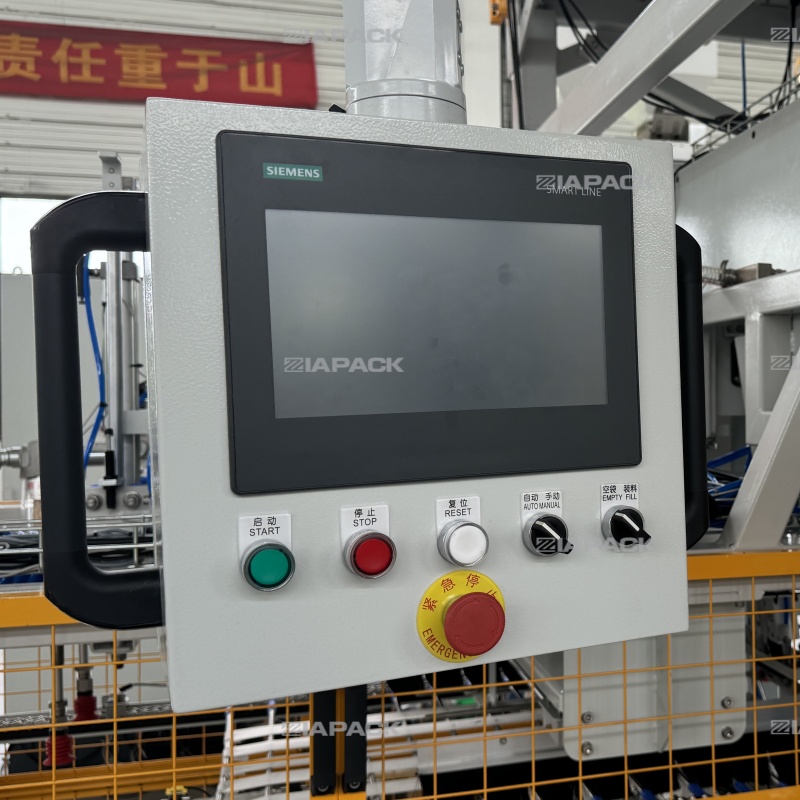

4). ඇසුරුම් යන්ත්රයේ පරාමිති සැකසුම ස්පර්ශ තිරය මත සම්පූර්ණ වේ. මිනිස් යන්ත්රයට හිතකර ස්පර්ශ තිර මෙහෙයුම් අතුරුමුහුණත මඟින් මුළු යන්ත්රයේම මෙහෙයුම් තත්ත්වය පුළුල් ලෙස නිරීක්ෂණය කළ හැකිය. ස්වයංක්රීය දෝෂ සංදර්ශකය සහ සැකසුම් ක්රමවේදය මඟින් නඩත්තු සේවකයින්ට කෙටිම කාලය තුළ දෝෂය සමඟ කටයුතු කිරීමට ඉඩ සලසයි.
5) සොලෙනොයිඩ් කපාට වැනි වායුමය සංරචක සහ ස්පර්ශ තිර සහ බර කිරන උපකරණ වැනි නිරවද්ය නිෂ්පාදන සියල්ලම නිරාවරණයකින් තොරව මුද්රා තබා ස්ථාපනය කර ඇත. ඒවා දූවිලි සහිත පරිසරවල භාවිතය සඳහා සුදුසු වන අතර එමඟින් උපකරණ දිගු ආයු කාලයක් ඇති බව සහතික කෙරේ.
6) ඇසුරුම් යන්ත්රයේ සියලුම පාලන සංරචක සහ විධායක සංරචක ප්රසිද්ධ දේශීය හා විදේශීය සමාගම් විසින් නිෂ්පාදනය කරනු ලබන අතර, උපකරණවල දිගුකාලීන, ස්ථාවර සහ විශ්වාසදායක ක්රියාකාරිත්වය සහතික කරයි.
7) එය දෝෂ ස්වයං-රෝග විනිශ්චය කාර්යයක් සහ පැන නගින ඕනෑම ගැටළුවක් වහාම දැනුම් දීම සඳහා ශ්රව්ය සහ දෘශ්ය අනතුරු ඇඟවීමේ පද්ධතියක් ඇත.
8) සරල සහ පහසු මෙහෙයුම් වේදිකාව මඟින් ක්රියාකරුවන්ට යන්ත්රය ක්රියාත්මක කිරීම සහ නිරීක්ෂණය කිරීම පහසු කරයි.
තාක්ෂණික පරාමිතීන්:
ඇසුරුම් ධාරිතාව 600bags / h
පාලන ක්රමය වැඩසටහන්ගත කළ හැකි පාලකය (PLC)
ද්රව්ය: ද්රව්ය ස්පර්ශ මතුපිට සඳහා මල නොබැඳෙන වානේ 304, රාමු ආරක්ෂාව සඳහා මල නොබැඳෙන වානේ 304, ආදිය.
Weighing sensor maximum setting valve :30kg
වායු පරිභෝජනය ~ 600NL/මිනි
බල සැපයුම AC 380V 50Hz ~ 15kw
Supply list of main components of equipment
NO | අයිතමය | Manufacturer (origin) | Install area |
01 | පීඑල්සී | Siemens (Germany) | ඇසුරුම් යන්ත්රය |
02 | Display | Siemens (Germany) | ඇසුරුම් යන්ත්රය |
03 | Weighing sensor | Mettler Toledo (Switzerland) | electronic scale |
04 | Vacuum pump | Shanghai Zhongde | ඇසුරුම් යන්ත්රය |
05 | Servo motor | Inovance | ඇසුරුම් යන්ත්රය |
06 | Step motor | SEW | Conveyor |
07 | Pneumatic part | SMC (Japan) | ඇසුරුම් යන්ත්රය |
08 | Magnetic switch | SMC (Japan) | ඇසුරුම් යන්ත්රය |
09 | One-way throttle valve | SMC (Japan) | ඇසුරුම් යන්ත්රය |
10 | The electromagnetic valve | SMC (Japan) | ඇසුරුම් යන්ත්රය |
11 | Indication | Schneider AG (France) | ඇසුරුම් යන්ත්රය |
12 | Low voltage circuit breaker | Schneider AG (France) | Conveyor |
13 | මැද පෙරදිග | Schneider AG (France) | ඇසුරුම් යන්ත්රය |
14 | fuse | Schneider AG (France) | ඇසුරුම් යන්ත්රය |
15 | air switch | Schneider AG (France) | ඇසුරුම් යන්ත්රය |
16 | Knob | Schneider AG (France) | ඇසුරුම් යන්ත්රය |
17 | Frequency converter | ඩෙල්ටා | ඇසුරුම් යන්ත්රය |
18 | AC contactor | Schneider AG (France) | ඇසුරුම් යන්ත්රය |
19 | Sewing machine head | New Lang (Japan) | bag sewing machine |
